Norme ASME B36.19couvre la normalisation des dimensions des pièces ouvrées soudées et sans souduretuyau en acier inoxydablepour températures et pressions élevées ou basses. Dans le monde de la tuyauterie et de la plomberie, la norme ANSI/ASME B36.19M est souvent référencée lorsqu'il s'agit des dimensions des nomenclatures de canalisations.
ASME B36.19M
Les tuyaux ASME B36.19 spécifient les dimensions des tuyaux allant de 1/8 de pouce à 48 pouces de diamètre extérieur (OD). La norme ANSI B36.19 comprend également des tableaux pour différentes épaisseurs de paroi pour chaque programme de tuyaux en acier inoxydable, qui déterminent le diamètre intérieur (DI) approximatif du tuyau.
En savoir plus sur les dimensions des tuyaux B36.19
Le diamètre extérieur, ou OD, est la mesure de toute la surface extérieure du tuyau. Le diamètre intérieur, ou ID, est la mesure de la surface intérieure du tuyau. La taille nominale fait référence à la taille approximative du tuyau en fonction de son diamètre intérieur.
Par exemple, un tuyau de 1 pouce n’a pas un diamètre extérieur réel de 1 pouce. Au lieu de cela, il a un diamètre extérieur de 1,315 pouces. De même, un tuyau de 3/4 de pouce a un diamètre extérieur de 1,050 pouces. La taille nominale d'un tuyau est souvent la taille indiquée dans son nom, comme un tuyau Schedule 40 de 1 pouce ou un tuyau Schedule 80 de 3/4 de pouce.
Comment choisir le bon horaire (5S vs. 40S vs. 80S)
Choisir le bon programme de canalisations est un équilibre entresécurité de pressionetcoût-efficacité.
Calendrier 5S/10S :Généralement utilisé dans les applications à basse-pression ou lorsqu'une réduction de poids est nécessaire (par exemple, transformation des aliments ou transport de produits chimiques).
Annexe 40S :L'épaisseur de paroi « standard » la plus courante pour un usage industriel général.
Calendrier 80S :Épaisseur de paroi très-lourde conçue pour les systèmes à haute-pression et les environnements nécessitant une tolérance à la corrosion plus élevée.

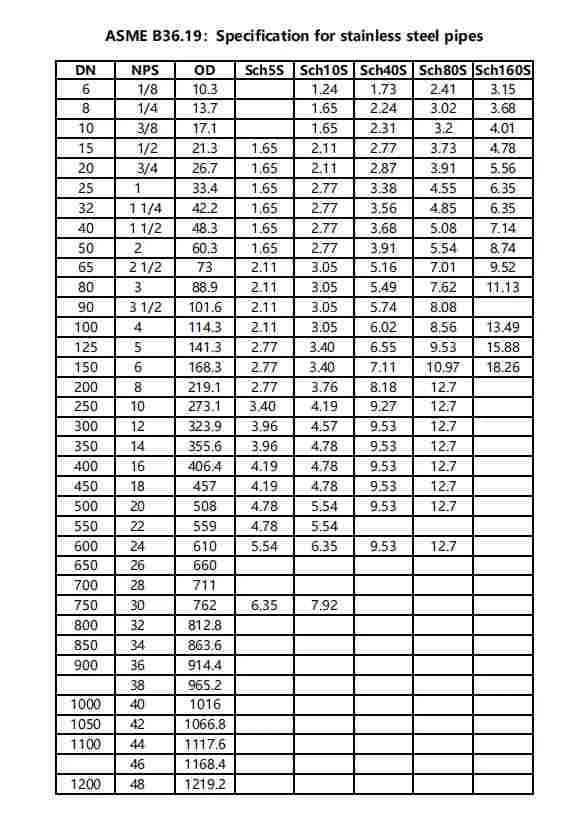

Photo des calendriers de canalisations ANSI / ASME B36.19M
