LeBride à col à souder ASME B16.47 série B classe 300couvre les brides en acier-de grand diamètre deNPS 26 à NPS 60. Dans le cadre de cette norme,Série Bdécrit les spécifications héritées de l’ancienne norme API 605. HT PIPE fournit tous les différents types et échelles de brides. N'hésitez pas àContactez-nouspour plus d’informations sur les produits et les prix.
Série B vs série A : principales différences structurelles
Lors de la conception ou de l'achat de connexions-de grand diamètre, il est crucial de comprendre en quoi la série B s'écarte de la série A :
Géométrie de boulonnage :Les brides de la série B utilisent un plus grand nombre de boulons-de plus petit diamètre que celles de la série A. Cette disposition produit un cercle de boulons plus compact et des propriétés mécaniques distinctes.
Profil et masse :Les brides de la série B sont généralement plus fines, plus étroites et plus légères que leurs homologues de la série A. Ce profil offre une disposition plus compacte, ce qui en fait une option rentable-pour les espaces restreints où la réduction de poids est importante.
Interchangeabilité :Il est essentiel de noter queLes brides des séries A et B ne s'accouplent pas. Leurs cercles de boulons, diamètres de trous et épaisseurs sont totalement incompatibles.
Le profil de conception à col soudé (WN)
Le profil Weld Neck comporte un long moyeu conique qui passe en douceur de l'épaisseur de l'anneau de bride à l'épaisseur de la paroi du tuyau.
Cette géométrie offre plusieurs avantages :
Répartition des contraintes :Le moyeu conique transfère les contraintes structurelles directement dans le pipeline, empêchant ainsi les concentrations de contraintes à la base de la bride.
Résistance à la fatigue :La connexion soudée bout à bout-réduit les turbulences et l'érosion à l'intérieur du tuyau, ce qui rend les brides WN bien-adaptées aux systèmes thermiques-à vibrations élevées et-cycliques.
L'intégrité sous pression :Classés en classe 300, ces composants offrent des performances d'étanchéité fiables sur les conduites de transport de gaz, les unités de raffinage lourdes et les infrastructures de traitement de l'eau.

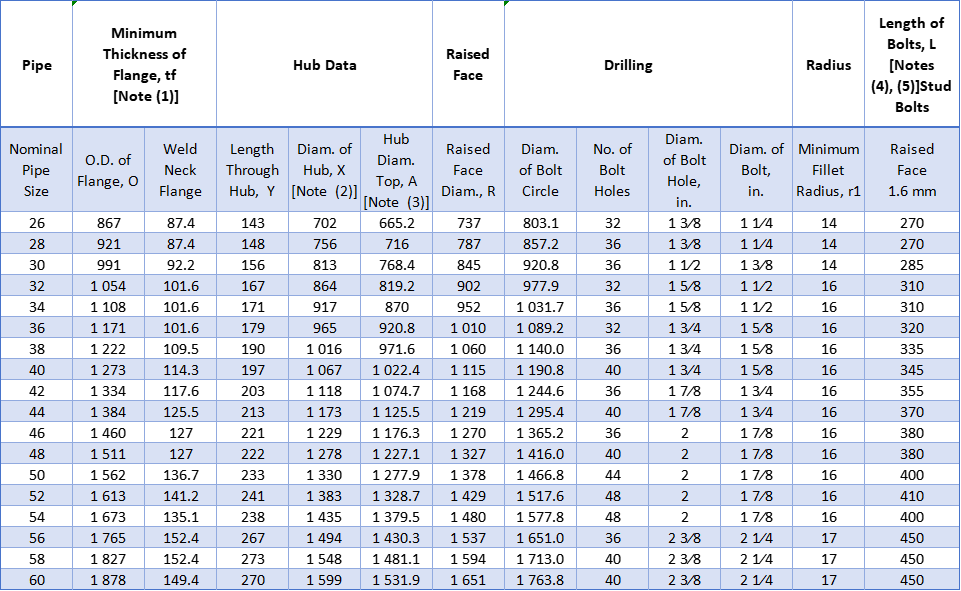

Dimensions des brides à collerette à souder ASME B16.47 série B classe 300
